Das DDR5/LPDDR5-IP mit fortschrittlicher chinesischer Technologie von Niuxin hat beide das Mark von 6400 Mbps überschritten.

Mit der raschen Entwicklung von Künstlicher Intelligenz (KI) und autonomen Fahrzeugen wächst die Datenmenge exponentiell, und die Anforderungen an die Datenübertragungsfähigkeit von Systemen steigen stetig. Viele Rechenleistungschips verfügen zwar über eine hohe theoretische Rechenleistung, können diese aber aufgrund begrenzter Datenübertragungsbandbreite oft nicht voll ausnutzen. Dieser Engpass, der auf der Diskrepanz zwischen Speicher- und Rechengeschwindigkeit beruht, macht die Hochgeschwindigkeitsspeicher-Schnittstellen-IP zum Schlüsselbattelfeld für die Freisetzung der tatsächlichen Leistung von Chips.

Niuxin Semiconductor hat DDR5/LPDDR5-IPs basierend auf einer nationalen fortschrittlichen Technologie entwickelt und beide erfolgreich mit einer Hochleistung von 6400 Mbps validiert. Es ist erwähnenswert, dass Niuxin zuvor bereits auf einem fortschrittlicheren Technologieknoten eine gemessene DDR5-IP-Geschwindigkeit von bis zu 8400 Mbps erreicht hat. Die Tatsache, dass es diesmal auf der nationalen fortschrittlichen Technologie immer noch eine Geschwindigkeit von 6400 Mbps erreichen konnte, belegt die harte Kernkompetenz des Unternehmens, die Technologielücke durch Architektur- und Schaltungsdesigninnovationen auszugleichen. Mit dem Kombinationsvorteil von "Hochleistung + Niedrige Kosten + Sicherheit der Lieferkette" bietet Niuxin den Kunden einen neuen differenzierten Weg.

Überwindung des Technologieengpasses: Hochgeschwindigkeitsdesigninnovationen in nationalen fortschrittlichen Technologien

Es ist viel schwieriger, eine Ultrahochgeschwindigkeit von 6400 Mbps für DDR5/LPDDR5-IPs auf einem nationalen fortschrittlichen Technologieknoten zu erreichen als auf einer fortschrittlicheren Technologie.

Aus Sicht der Halbleiterphysik gibt es drei Kernwidersprüche:

Der erste ist der Widerspruch zwischen der Treiberfähigkeit von Transistoren und der Signalamplitude. Die Transistoren dieser nationalen fortschrittlichen Technologie haben eine langsame Eigenfrequenz und eine schwache Treiberfähigkeit. Um ein klares Signalauge bei gleicher Hochgeschwindigkeit zu gewährleisten, wird oft eine größere Spannungsamplitude benötigt, was jedoch zu einem starken Anstieg des Energieverbrauchs und der Wärmedichte führt.

Der zweite ist der Widerspruch zwischen der Zeitgenauigkeit und den technologischen Abweichungen. 6400 Mbps bedeuten, dass das Datenintervall nur 312,5 Pikosekunden beträgt. Um eine genaue Abtastung in einem so engen Zeitfenster zu erreichen, werden subpikosekundige Anforderungen an die Clock-Jitter und -Skew gestellt. Die inhärenten Bauelementemissabstimmungen und Spannungsabfälle dieser nationalen fortschrittlichen Technologie können jedoch leicht die schon begrenzten Zeitmargen beeinträchtigen.

Der dritte ist der Widerspruch zwischen der Signalintegrität und der Breite des parallelen Busses. In einem Hochgeschwindigkeits-Parallel-DDR-Schnittstellen können die gleichzeitigen Umschaltungen von mehreren Dutzend Datenleitungen starke Synchronisationsschaltrauschen verursachen, das benachbarte Signale stört. Die Inter-Symbol-Interferenz führt dazu, dass sich die Bits gegenseitig "kontaminieren". Je höher die Frequenz und je breiter der Bus, desto ausgeprägter ist das Problem.

Angesichts dieser Herausforderungen hat Niuxin Semiconductor durch eine systematische Innovation mehrerer Kerntechnologien einen technologischen Durchbruch erzielt. Als IP-Lieferant, der in China sowohl über eigenentwickelte PHY- als auch Controller-Module verfügt, hat Niuxin deutliche Vorteile bei der geschlossenen Schleife zwischen DDR-Controller und PHY. Durch die fortschrittliche Arbitrierungsmethode des eigenentwickelten DDR-Controllers und die 64-Einträge-Tiefen-Befehlszeilenscheduling, in Kombination mit der Niedrigenergie-Strategie des eigenentwickelten PHY, hat Niuxin eine integrierte Optimierung von Leistung, Energieverbrauch und Latenz erreicht. Dieses System unterstützt verschiedene Energiesparmodi, einschließlich Doze, Light und Deep Sleep, und kann sich flexibel an verschiedene Szenarien wie KI-Training, Echtzeit-Inferenz und Standby anpassen.

Zusätzlich unterstützt Niuxin bei der Schnellfrequenzumschaltungstechnologie bis zu 8 schnelle Umschaltfrequenzen, und die Umschaltzeit beträgt weniger als 5 Mikrosekunden. Diese Fähigkeit ermöglicht es dem Chip, die Arbeitsfrequenz sofort gemäß der aktuellen Last anzupassen, um die maximale durchschnittliche Energieeffizienz bei gleichzeitiger Gewährleistung der Spitzenleistung zu erreichen. Dies ist besonders wichtig für batteriebetriebene mobile Geräte und Edge-Inferenzszenarien.

Öffnung der nationalen Lieferkette: Messergebnisse und Fortschritte in der Ökosystemkompatibilität

Die endgültige Prüfung eines technologischen Durchbruchs liegt in den tatsächlichen Siliziumvalidierungsergebnissen und dem Kunden-Einführungsprozess.

In Bezug auf die Kernindikatoren hat Niuxin DDR5-IP eine stabile Geschwindigkeit von 6400 Mbps auf der nationalen fortschrittlichen Technologie erreicht und unterstützt die neueste DFI 5.1-Schnittstellenspezifikation. Das LPDDR5-IP hat ebenfalls 6400 Mbps erreicht, und bei einer 64-Bit-Busbreite beträgt die Systembandbreite ebenfalls 51,2 GB/s. Im Vergleich zu den Produktdaten von internationalen führenden Herstellern auf demselben Technologieknoten erreicht Niuxin in wichtigen Dimensionen wie Datenrate, Schnittstellenversion und Frequenzumschaltflexibilität äquivalente oder bessere Ergebnisse.

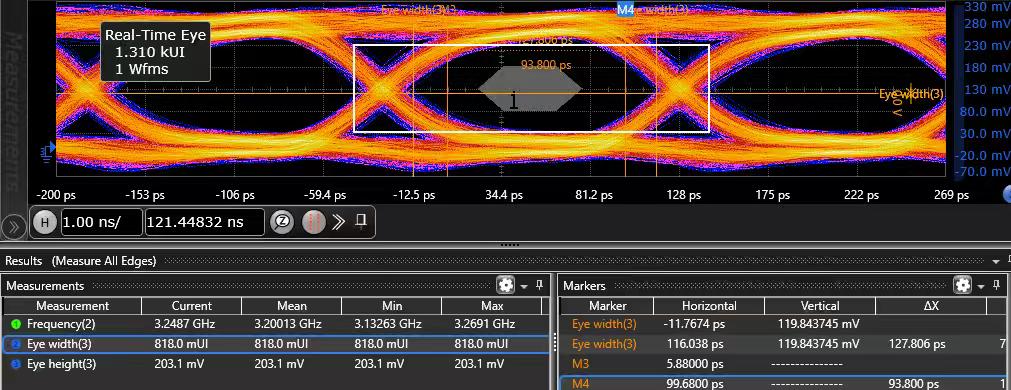

LPDDR5 6400 Mbps Signalauge

Der Durchbruch in der Ökosystemkompatibilität ist ebenfalls von großer Bedeutung. Dieses IP-System ist vollständig mit nationalen DDR5/LPDDR5-Speicherchips kompatibel und hat tatsächlich die gesamte nationale Lieferkette von der Schnittstellen-IP bis zum physikalischen Speicherchip, von den Designtools bis zur Herstellungstechnologie geöffnet. Dies bedeutet, dass die Kunden ohne die Abhängigkeit von ausländischen Speicherchips eines bestimmten Markens eine vollständige Systemdesignvalidierung und Massenproduktion einführen können, was die Eigenkontrolle der Lieferkette erheblich verbessert.

Derzeit hat Niuxin mehrere wichtige Partner, die bei der Projektvalidierung bedeutende Meilensteine erreicht haben. Dieses IP-System zeichnet sich durch eine hohe Umweltrobustheit aus, unterstützt einen Betriebstemperaturbereich von -40°C bis 125°C und hat eine ESD-Schutzleistung von 2000 V nach der Human-Body-Model. Es kann die strengen Anforderungen aller Szenarien, von der Luftkühlung in Rechenzentren bis zum Hochtemperaturbereich in Fahrzeugen, erfüllen. Ob es sich um die kontinuierliche Hochtemperatur im Servergehäuse oder die starken Temperaturwechsel in der Nähe des Fahrzeugmotors handelt, dieses IP kann eine stabile Signalqualität und Bitfehlerrate aufrechterhalten.

Neuordnung der Wettbewerbslogik: Kommerzieller Wert bei gleicher Berücksichtigung von Kosten und Sicherheit

Angesichts der hohen Kosten von mehreren hundert Millionen US-Dollar für die Herstellung von Chips auf fortschrittlichen Technologien und der Beschränkung der Produktionskapazität durch geopolitische Faktoren bringt Niuxins Hochleistungs-IP-System auf der nationalen fortschrittlichen Technologie den Kunden einen messbaren Gesamtwert.

Bezüglich der Ausbeute zeigen öffentliche Daten, dass die nationalen fortschrittlichen Technologien nach Jahren der Verbesserung eine viel geringere Defektdichte haben als neu eingeführte fortschrittlichere Technologieknoten. Die Massenproduktionsausbeute kann normalerweise um 10 % bis 20 % höher sein. Dies bedeutet, dass Niuxins IP-System den Kunden bei der gesamten Kette von der Waferherstellung bis zur Montage und Prüfung signifikante Kosteneinsparungen ermöglichen kann. Bei Endchips mit einer Jahresaustragsmenge von mehreren Millionen Einheiten kann die Kostensenkung von wenigen US-Dollar pro Chip zu einer wirtschaftlichen Effizienz im Millionenbereich führen. Darüber hinaus bedeutet eine höhere Ausbeute eine kürzere Lieferzeit und eine stabilere Produktionskapazitätssteigerung, was hilft, die Marktchancen zu nutzen.

In Bezug auf die Sicherheit der Lieferkette gibt es in der gegenwärtigen internationalen Wettbewerbssituation hohe intellektuelle Eigentumsbarrieren für fortschrittlichere Technologieknoten, und die Kapazitätsverteilung ist ungewiss. Niuxins System basiert auf der nationalen kontrollierbaren fortschrittlichen Produktionskapazität und der nationalen Speicherchip-Ökosystem und bietet den Kunden ein vollständig eigenkontrolliertes Lieferungssicherungssystem, das das Risiko der Lieferunterbrechung aufgrund geopolitischer Faktoren effektiv vermeiden kann. Für Schlüsselinfrastrukturchips wie Server, Basisstationen und Automobile, die eine langfristige und stabile Lieferung benötigen, ist der Wert dieser "Lieferkettenresilienz" wichtiger als reine technische Indikatoren.

Dieses IP-System hat sich klar auf drei typische Anwendungsfälle fokussiert. Im Bereich von KI-Servern und Rechenzentren wächst der Bedarf an Speicherbandbreite für die Training von großen Modellen exponentiell. Die Integration von 32 IP-Instanzen in einem Chip kann eine TB-Speicherbandbreite unterstützen und direkt auf die "Transportkapazität" des KI-Trainings abzielen. Dieses System wurde in mehreren Projekten von nationalen High-End-Serverchips validiert. Bei der autonomen Fahrsteuerung benötigt das zentrale Fahrzeugrechner hohe Bandbreite und niedrigen Energieverbrauch des Speichers, um die Fusion mehrerer Sensoren und die Echtzeitentscheidung zu unterstützen. Niuxin bietet ein eigenständiges Speicher-Schnittstellen-System für nationale autonome Fahrchips. Im Bereich des Edge-Computings und High-End-Eingebetteten Systems kann das LPDDR5-IP bei einer Hochgeschwindigkeit von 6400 Mbps mehrere Stufen von Niedrigenergiemodi kombinieren und mit der Schnellfrequenzumschaltungstechnologie perfekt an Szenarien wie Edge-Inferenz und industrielle Vision angepasst werden, die eine extreme Energieeffizienz erfordern.

In der heutigen Zeit des stetig steigenden Rechenbedarfs ist die Abhängigkeit von der neuesten Technologie nicht der einzige Weg, um die Systemleistung zu verbessern. Niuxin Semiconductor hat sich auf die nationale fortschrittliche Technologie konzentriert und durch systematische Schaltungs- und Architekturinnovationen bewiesen, dass dieser Technologieknoten ebenfalls die Hochleistungsanforderungen von Hochgeschwindigkeitsspeicher-Schnittstellen erfüllen kann. Dieser Ansatz, die Technologielücke durch tiefgreifendes Design auszugleichen, senkt nicht nur die Gesamtkosten der Chipentwicklung und das Risiko der Lieferkette, sondern bietet auch der Branche einen praktischen Entwicklungspfad, der sich auf den Systemwert konzentriert und die Sorge um die Technologie überwindet. Die Bedeutung eines technologischen Durchbruchs zeigt sich immer in der Schaffung messbarer kommerzieller Rückerstattungen für die Kunden.
