Die Industrialisierung von MRAM erreicht den "Kipppunkt".

Seit 2026 ist MRAM nicht mehr die "nächste Generation von Speichern" auf PowerPoint-Präsentationen. Der erste 8-nm-eMRAM-Chip in Asien wurde hergestellt, ein Drohne mit dem SOT-MRAM von Zhizhen Storage absolvierte erfolgreich einen Testflug, TSMC erreichte einen Durchbruch bei 1-Nanosekunde-SOT-MRAM, und die weltweit erste 8-Zoll-Produktionslinie für magnetische Random-Access-Speicherchips wurde in Qingdao errichtet. Diese Ereignisse markieren, dass die Industrialisierung von MRAM einen "Kipppunkt" erreicht hat.

Der "Moment 2026" von MRAM

Im Jahr 2026 begann die MRAM-Industrie (Magnetoresistiver Random-Access-Speicher) mit einer intensiven Expansion. Eine neue Speichertechnologie begann sich von der Laborphase in einen geschlossenen kommerziellen Zyklus zu entwickeln.

Ereignis 1: Herstellung des ersten 8-nm-eMRAM-AI-Chips in Asien. Hanxu Technology kündigte an, dass sein auf selbst entwickelten MRAM-Bitzellen basierender AI-Chip hergestellt wurde. Der Chip verwendet eine hybride Architektur von "MRAM + SRAM", unterstützt die Ausführung von Edge-Großmodellen mit 2 Milliarden Parametern und erreicht ein Energieeffizienzverhältnis, das 2 bis 3 Mal höher ist als bei herkömmlichen Lösungen. Dies war das erste Mal in Asien, dass ein eMRAM-AI-Chip auf einem 8-nm-Advanced-Prozess realisiert wurde.

Ereignis 2: Erfolgreiche Testflüge einer Drohne mit einem chinesisch hergestellten SOT-MRAM. Der von Zhizhen Storage selbst entwickelte SOT-MRAM-Chip wurde in die Drohne "Tianmushan 13" eingebaut und absolvierte erfolgreich einen Testflug. In der Flugsteuerungssystem wurden die Eigenschaften wie Nichtflüchtigkeit, Strahlenresistenz und Betrieb in einem breiten Temperaturbereich (-40 °C bis 125 °C) verifiziert. Dies war die erste kommerzielle Anwendung von chinesischem MRAM im Bereich der Low-Altitude-Economy.

Ereignis 3: Ein MRAM-Speicher-Rechen-Integrations-Chip aus Hubei wurde in der "Xinwen Lianbo" der CCTV berichtet. Dieser Chip ist derzeit der MRAM-Speicher-Rechen-Integrations-Chip mit der größten Speicherkapazität weltweit. Sein Stromverbrauch beträgt nur ein Tausendstel von Rechenchips gleicher Spezifikation und wird bald in intelligente Kameras und andere Szenarien der Smart City eingesetzt werden.

Ereignis 4: Die weltweit erste Produktionslinie für neue Generationen von magnetischen Random-Access-Speicherchips wurde in Qingdao errichtet. Nach Tests erreicht der von Qingdao Haicun Microelectronics Co., Ltd. produzierte Chip eine Schreibgeschwindigkeit im Nanosekundenbereich, was um Tausende von Malen schneller ist als bei herkömmlichen Flash-Speichern. Der Chip unterstützt einen breiten Betriebstemperaturbereich von -40 °C bis 125 °C und hat Strahlenresistenz. Seine Hauptleistungsparameter erreichen das weltweit führende Niveau. Mit der Unterstützung eines provinziellen Technologieplanungsprojekts gelang es einer Koalition von Unternehmen wie Qingdao Haicun Microelectronics Co., Ltd. und der Beihang-Universität, den technologischen Engpass zu überwinden. Nach der Fertigstellung des Projekts wird die jährliche Produktionskapazität 48 Millionen Chips betragen und der Jahresumsatz über 2 Milliarden Yuan betragen.

Es ist leicht zu erkennen, dass die Industrialisierung von MRAM von der "technologischen Durchbrechung" in eine neue Phase der "Szenarien-Implementierung" eintritt.

Der "Dreikampf" der drei Technologierouten: STT, SOT und VC-MRAM

Magnetoresistiver Random-Access-Speicher (MRAM) ist ein neues Informationsspeicherbauelement basierend auf Spinelektronik. Seine Kernstruktur besteht aus einer magnetischen Tunnelstruktur und einem Zugriffstransistor. Die erste Generation von MRAM war Toggle-MRAM, bei dem die Daten durch ein Magnetfeld geschrieben wurden. Mit der technologischen Entwicklung hat sich MRAM derzeit in drei Haupttechnologierouten aufgeteilt: STT-MRAM (Spin-Transfer-Torque), SOT-MRAM (Spin-Orbit-Torque) und VC-MRAM (Spannungsgesteuert). Sie ersetzen sich nicht einfach in Generationen, sondern ergänzen sich in verschiedenen Anwendungsfällen.

STT-MRAM: Die "Hauptmacht" der gegenwärtigen Industrialisierung

STT-MRAM ist die zweite Generation von MRAM-Technologie. Seine Kernstruktur ist eine magnetische Tunnelstruktur (MTJ), die aus zwei ferromagnetischen Schichten und einer nanoskaligen nichtmagnetischen Isolationsschicht (meist MgO) besteht. Beim Schreiben fließt ein Strom senkrecht durch die MTJ, und die Magnetisierungsrichtung der freien Schicht wird durch den Spin-Transfer-Torque-Effekt umgekehrt.

Der Hauptvorteil liegt in der Reife des Herstellungsprozesses. TSMC hat basierend auf dem 22-nm-ULL-CMOS-Prozess die Massenproduktion von 32-Mb-embedded-STT-MRAM realisiert. Die Lesezeit beträgt 10 ns, es wird ein Reflow-Löten bei 260 °C und eine Datenhaltung von 10 Jahren bei 150 °C unterstützt, und die Zellfläche beträgt nur 0,046 μm². Das 16-nm-FinFET-eMRAM-Produkt von NXP in Zusammenarbeit mit TSMC und die Automobilprodukte EM064LX/EM128LX von Everspin haben die AEC-Q100-Grade-1-Zertifizierung erhalten.

Aber die Engpässe von STT-MRAM sind ebenfalls offensichtlich. Die Schreibstromdichte beträgt 10⁶ bis 10⁷ A/cm², was zu einem hohen dynamischen Stromverbrauch führt. Da der Lesestrom und der Schreibstrom denselben Pfad nutzen, gibt es Lesestörungen und Einschränkungen in der Haltbarkeit (normalerweise 10¹⁰ bis 10¹¹ Schreibzyklen). Mit der Verkleinerung des Prozesses auf den 1X-nm-Knoten wird der Widerspruch zwischen thermischer Stabilität und Schreibeffizienz immer deutlicher.

SOT-MRAM: Die "Neue Lieblingsdarstellerin" für niedrigen Stromverbrauch und hohe Geschwindigkeit

SOT-MRAM ist die dritte Generation von Technologie. Ihre Revolution liegt in der Trennung des Lesepfads und des Schreibpfads. Der Strom fließt nicht mehr senkrecht durch die MTJ, sondern wird in einer Schwermetallschicht (z. B. Wolfram, Platin) in der Ebene eingespeist. Durch den Spin-Hall-Effekt wird ein Spinstrom erzeugt, der indirekt das Magnetmoment der freien Schicht umkehrt. Diese strukturelle Änderung bringt einen qualitativen Sprung.

Im Jahr 2022 erreichte das in Zusammenarbeit von TSMC und der ITRI entwickelte SOT-MRAM eine Schreibgeschwindigkeit von 0,4 Nanosekunden und eine Haltbarkeit von 7 Billionen Lese- und Schreibzyklen. Der Stromverbrauch beträgt nur ein Hundertstel von STT-MRAM. Im vergangenen Jahr hat das TSMC-Team es noch weiter gebracht und die Schaltgeschwindigkeit auf 1 Nanosekunde erhöht, während das Tunnel-Magnetowiderstandsverhältnis bei 146 % gehalten wurde.

Aber der Engpass bei der Industrialisierung von SOT-MRAM liegt in der Komplexität des Herstellungsprozesses. Als ein Drei-Enden-Bauelement (2T1MTJ-Struktur) hat es eine größere Zellfläche als die 1T1R-Architektur von STT. Die zusätzliche Einführung einer Schwermetallschicht erhöht die Schwierigkeit bei der Materialauswahl und Prozesskontrolle. Die Optimierung von schrägen SOT-Elementen erfordert ein präzises MTJ-Stacking-Design und Winkelkontrolle. Zhizhen Storage ist derzeit das einzige chinesische Unternehmen, das die Massenproduktion von SOT-MRAM realisiert hat. Es hat sich entschieden, sich von den Szenarien der Industrieebene und der Low-Altitude-Economy auszunutzen und die Vorteile von SOT in Bezug auf hohe Zuverlässigkeit und niedrigen Stromverbrauch zu nutzen.

VC-MRAM: Die "Zukunftstechnologie" für extrem niedrigen Stromverbrauch

VC-MRAM (Spannungsgesteuerte Magnetische Anisotropie, VCMA) ändert die magnetische Anisotropie der freien Schicht durch ein elektrisches Feld anstatt durch einen Strom. Theoretisch kann der Schreibenergieverbrauch auf weniger als 1/10 von STT reduziert werden. Seine Vorteile sind eine kleine Zellfläche und ein extrem niedriger statischer Stromverbrauch. Es ist sehr geeignet für Anwendungen wie IoT-Sensoren und tragbare Geräte, die sehr empfindlich auf Stromverbrauch sind.

Aber VC-MRAM befindet sich derzeit noch in der frühen Phase. Vor dem Schreiben muss der aktuelle Zustand "vorausgelesen" werden, um die Richtung des unipolaren Pulses zu bestimmen, was die Schreibgeschwindigkeit relativ langsam macht. Die Übereinstimmung und Zuverlässigkeit der Bauelemente müssen noch weiter verifiziert werden. Ein Marktbericht von Global Market Insights (GMI) sagt voraus, dass die zusammengesetzte Jahresschnittstelle (CAGR) von VC-MRAM 34,9 % betragen wird, was die schnellste Wachstumsrate unter den MRAM-Segmenten ist. Aber es sind noch 3 bis 5 Jahre bis zur Massenproduktion.

Derzeit gibt es keinen "Alles-Winnder" unter den drei Technologierouten. Stattdessen hat sich eine klare Szenarienaufteilung gebildet. STT-MRAM konzentriert sich auf Automobil-Eingebettete Speicher (Ersatz für eFlash), MCU-Integration und industrielle Steuerung. Es bleibt kurzfristig der wichtigste Umsatztreiber. SOT-MRAM setzt sich in Hochleistungs-Caches, Speicher-Rechen-Integration, industrielle Flugsteuerung und Low-Altitude-Economy ein. Es tauscht Geschwindigkeit und Haltbarkeit gegen Speicherdichte ein. VC-MRAM zielt auf Edge-AI, IoT-Endgeräte und tragbare Geräte ab. Sein Verkaufsargument ist der extrem niedrige Stromverbrauch.

Die "Killeranwendung" von MRAM

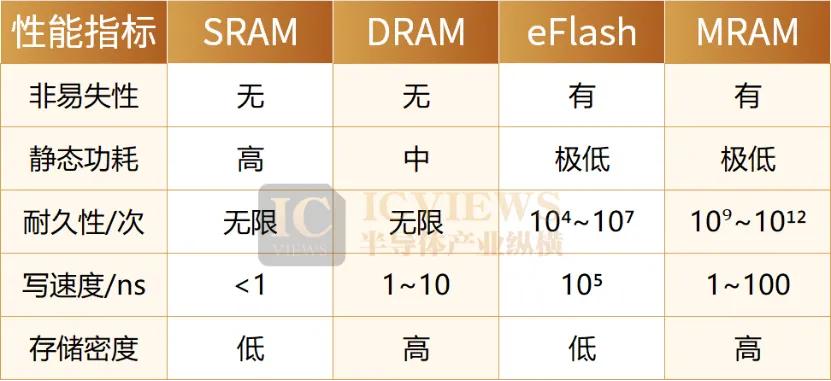

MRAM muss nicht in der Kapazität DRAM oder NAND schlagen. Seine kommerzielle Logik besteht darin, in der Schnittmenge von "Nichtflüchtigkeit + Hohe Geschwindigkeit + Niedriger Stromverbrauch + Hohe Zuverlässigkeit" eine nicht ersetzbare Position zu etablieren. Im Jahr 2026 wurden diese Logik in mehreren Szenarien gleichzeitig verifiziert.

Edge-AI: Die "Speicher-Rechen-Integrations-Revolution" von MRAM

Das Kernproblem, dem das gegenwärtige Edge-AI gegenübersteht, ist die "Speicherwand" - der Energieverbrauch beim Transport von Daten zwischen Prozessor und Speicher ist weit höher als der der eigentlichen Berechnung. Ein 2022 in "Nature" veröffentlichter Artikel von Samsung über MRAM-Speicher-Innen-Berechnung hat diese Richtung eröffnet, und der 8-nm-eMRAM-AI-Chip von Hanxu Technology hat dieses Konzept in die Praxis umgesetzt und die Ausführung von Edge-Großmodellen mit 2 Milliarden Parametern ermöglicht.

Low-Altitude-Economy: Die Notwendigkeit von Nichtflüchtigkeit für industrielle Drohnen

Die Implementierung von Zhizhen Storage's SOT-MRAM in der Flugsteuerung von Drohnen hat ein bisher vernachlässigtes hochwertiges Szenario aufgedeckt. Niedrigfliegende Fluggeräte stellen extrem hohe Anforderungen an den Speicher: Die Fluglage-Daten müssen im Moment des Stromausfalls gespeichert werden (Nichtflüchtigkeit), die Daten dürfen in einer hochvibrationsbehafteten Umgebung nicht verloren gehen (Schockresistenz), das Gerät muss in einem breiten Temperaturbereich von -40 °C bis 125 °C stabil arbeiten und die Daten müssen über 10 Jahre hinweg gespeichert bleiben. Herkömmliche NOR-Flash-Speicher haben eine langsame Schreibgeschwindigkeit, SRAM ist flüchtig und hat eine große Fläche, und DRAM erfordert ein regelmäßiges Refreshing und hat eine schlechte Leistung bei niedrigen Temperaturen. MRAM ist fast die einzige Speichertechnologie, die alle diese Bedingungen gleichzeitig erfüllt.

Mit der Einbeziehung der Low-Altitude-Economy in die nationale Strategie könnten die Flugsteuerungssysteme, Navigationsmodule und Schwarzkästen von eVTOL (elektrische vertikale Start- und Landeflugzeuge), industriellen Drohnen und Logistikdrohnen zu massenhaften Anwendungsfällen für MRAM werden.

Raumfahrt-Rechenleistung: Die "Notwendigkeit von Strahlenresistenz" für On-Orbit-AI und Satelliten-Internet

Wenn man sagt, dass die Automobil- und Low-Altitude-Economy die "Erdprüfungen" für MRAM sind, dann ist die Raumfahrt-Rechenleistung das "Endexamen" - und auch eines der Szenarien, in denen MRAM am unersetzbarsten ist.

Die Raumumgebung zerstört den Speicher auf vielfältige Weise: Die Beschussung mit hochenergetischen Teilchen führt zu Single-Event-Upsets (SEU) und Single-Event-Latchups (SEL); die Akkumulation der Gesamtionendosis (TID) lässt die Schwellenspannung herkömmlicher Speicher driftieren; extreme Temperaturunterschiede (-150 °C bis +120 °C) und die Vakuumumgebung erhöhen das Risiko der Bauelementausfälle. Herkömmliche NOR-Flash-Speicher können in einer Strahlenumgebung "hart ausfallen" und Single-Event-Functional-Interrupts (SEFI) aufweisen. SRAM erfordert eine Batteriebackup und ist extrem empfindlich gegenüber SEL, während das Refreshing-Mechanismus von DRAM in einer Strahlenumgebung kaum die Datenintegrität aufrechterhalten kann.

Die physikalischen Eigenschaften von MRAM machen es zu einem "angeboren strahlenresistenten" Speicher. MRAM speichert Daten basierend auf dem Magnetowiderstandseffekt und erfordert kein Refreshing. Das Lesen und Schreiben von Daten kann schnell erfolgen. In Anwendungen mit hoher Echtzeitanforderung, wie Hochgeschwindigkeits-Datenverarbeitungszentren und Künstliche-Intelligenz-Berechnungsprozessoren, kann die Hochgeschwindigkeits-Lese- und Schreib-Eigenschaft von MRAM die Datenverarbeitungsfähigkeit des Systems deutlich verbessern. Noch wichtiger ist, dass MRAM aufgrund des magnetischen Speichermechanismus eine natürliche Immunität gegen Single-Event-Upsets hat, die durch Raumstrahlung verursacht werden. Gleichzeitig hat es symmetrische Lese- und Schreibgeschwindigkeiten und einen extrem niedrigen Betriebsstromverbrauch. Im Vergleich zu DRAM gleicher Dichte hat es eine doppelte Durchbrechung in "höherer Geschwindigkeit und niedrigerem Stromverbrauch" erzielt und passt perfekt zu den Energiebeschränkungen bei langfristigen Weltraumflügen. In Szenarien, in denen Raumfahrzeuge weit von der Sonne entfernt sind und die Solarstromversorgung begrenzt ist, ist der Vorteil des niedrigen Stromverbrauchs von MRAM besonders deutlich. Es kann den Energieverbrauch des Systems reduzieren und gleichzeitig mehr On-Orbit-Datenverarbeitungstasks übernehmen, was das Risiko des Scheiterns von Weltraummissionen erheblich verringert. Der japanische Erdbeobachtungssatellit SpriteSat hat seinen Speicher im Magnetometer-Subsystem auf MRAM aktualisiert, was den Wert von MRAM in der Weltraumanwendung verifiziert hat.
