越过“内存墙”，AI推理时代的晶圆级革命与算力路线

2026年，全球AI的发展迎来了一个标志性的拐点——超大规模云厂商的推理资本支出，历史上第一次超过训练资本支出。产业锚点从“炼大模型”向“用大模型”转移，算力需求的结构发生了根本性翻转。

在训练时代，算力的核心矛盾是“双精度浮点与集群规模”；而步入推理时代，核心矛盾变成了“内存带宽与通信延迟”。

大模型推理的瓶颈不再仅仅是计算，而是数据搬运——模型权重、中间激活值和KV Cache需要在片外DRAM（如HBM）和GPU之间频繁交互，模型越大，数据搬移的能耗与延迟越高，最终远超计算本身的能耗，从而形成了内存墙。

英伟达GPU凭借CUDA和NVLink构筑了坚固堡垒，但仍然避免不了带宽瓶颈引发的GPU空转。

国内大模型公司智谱做了一个很简单的实验：一个512卡的推理集群，GPU不变、模型不变、代码不变，只把网络带宽上限从200GB/S换成400GGB/S，推理吞吐直接涨了10%，首token输出时延降了19%——道理很简单，只要把路拓宽，车就能跑得更快。

然而，以Cerebras为代表的非GPU架构，似乎正在内存墙上撕开一道口子。

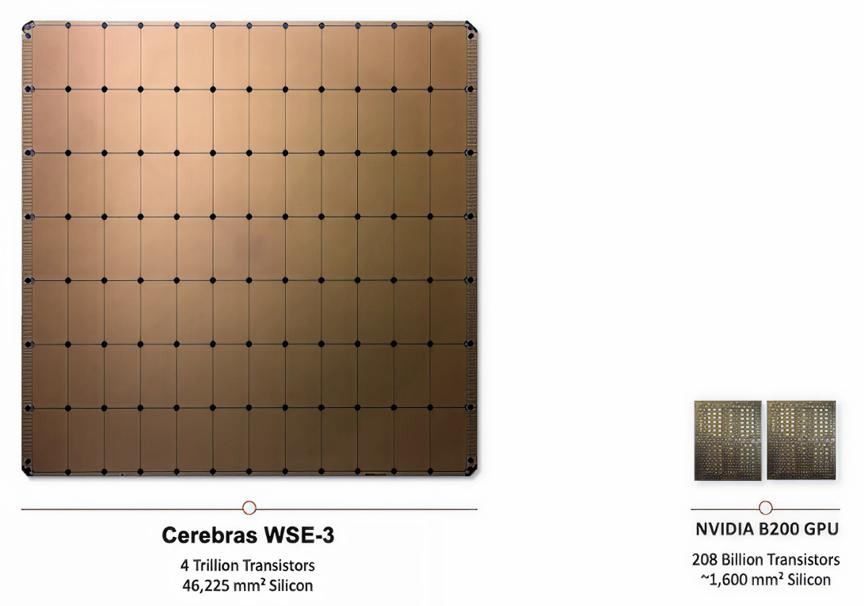

Cerebras WSE-3 芯片与英伟达B200 GPU 尺寸对比

Cerebras的本质：一台基于SRAM的近存计算机器

Cerebras Systems由 Andrew Feldman 等人在硅谷创立，早期的创始团队悉数来自一家叫SeaMicro的低功耗微服务器，这家公司后来被AMD收购，随后：

2015年，创始团队确立“晶圆级计算”路线；

2016年，完成注册、A轮融资，进入隐身研发阶段；

2019年，发布首款产品WSE-1 芯片和CS-1系统，基于台积电16nm工艺；

2021年，发布第二代产品，基于台积电7nm工艺；

2024年，发布第三代产品（WSE-3 / CS-3），基于台积电5nm工艺，芯片和系统均在美国完成制造，是地道的纯美国制造的芯片系统。

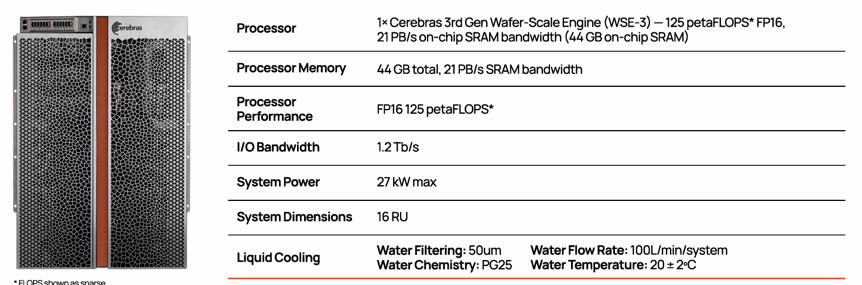

CS-3系统配置，包含1颗 WSE-3芯片

Cerebras的晶圆级引擎（Wafer-Scale Engine, WSE）架构哲学，简单粗暴却直击痛点：用物理空间的极致放大，换取对数据搬运延迟的极致压缩。

普通芯片是把一片晶圆切成很多小芯片，比如英伟达GPU就是这种思路。 Cerebras反过来：不切，直接把几乎整片晶圆做成一颗超大芯片，叫 Wafer-Scale Engine，WSE。

传统芯片是将一整块300mm直径晶圆，切割成数百个小芯片而形成；而Cerebras选择保留整片晶圆，直接作为整个芯片。最新的WSE-3拥有4万亿晶体管、90万个AI核心，每个核心配备48KB本地SRAM，从而让整个芯片的的片上SRAM达到44GB，提供21PB/秒的片上内存带宽（on‑chip memory bandwidth）和214Pb/秒的网络带宽（fabric bandwidth），这是传统HBM带宽的数千倍。

Cerebras WSE的内存带宽是英伟达B200封装芯片的2625倍，打破了大模型推理场景下的内存带宽瓶颈。

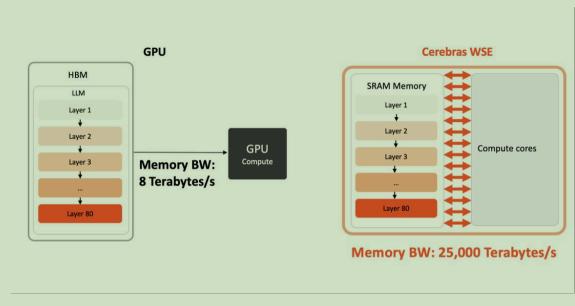

在Cerebras的架构中，模型权重从来都不会存在SRAM上，而是在片外存储MemoryX上，并逐层向大芯片上转移。实现方式是将神经网络模型的权重存储与计算单元相互分离。

所有模型权重均外置存放于内存扩展模块MemoryX中，网络每一层计算所需的权重，会按需逐层传输至CS-3系统。权重存储在MEMORY X的DRAM与闪存内，并以满带宽速率向CS-3系统传输。这些权重不会存入CS-3系统，就连临时缓存也不会留存，CS-3依靠核心底层的数据流机制完成运算。

Cerebras凭借晶圆级架构，在受限于内存带宽的LLM推理中，展现出降维打击般的壁垒。逐Token生成时，权重按层从片外MemoryX流式传输至CS-3，跑不同的模型，token速率是英伟达B200的1.5 - 5倍。

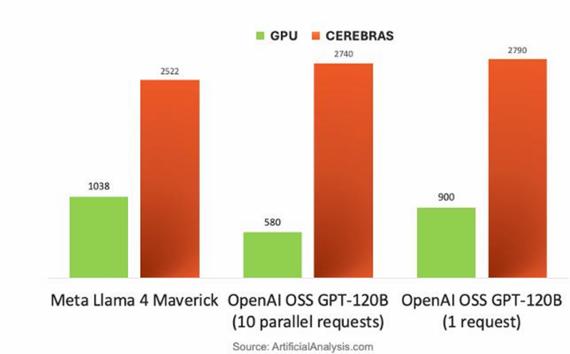

英伟达DGX B200 GPU versus Cerebras CS-3芯片，跑不同大模型的Token速率比较



其优势核心在于：CS-3的44GB片上SRAM提供21 PB/s（B200的2625倍）超高带宽与214 Pb/s互联，使权重流传输摆脱HBM接口限制。故在TTFT（Time To First Token，从请求发出到模型返回第一个token 的时间）、长上下文以及智能体工作负载上，表现尤为突出。

虽然权重外置于MemoryX按需逐层加载且不在片上缓存，CS-3依靠核心数据流机制在SRAM完成全FP16精度无损运算；凭借线性性能扩展，其在多用户并发推理下亦释放出惊人的总吞吐。

除了带宽，还有功耗的优势。近期，中际旭创董事长刘圣演讲中也提到，客户对于光模块的要求是1 pJ/bit，而当前是10 pJ/bit。在Cerebras芯片中，互联的功耗只有0.15 pJ/bit, 而当前GPU的互联功耗是10 pJ/bit。

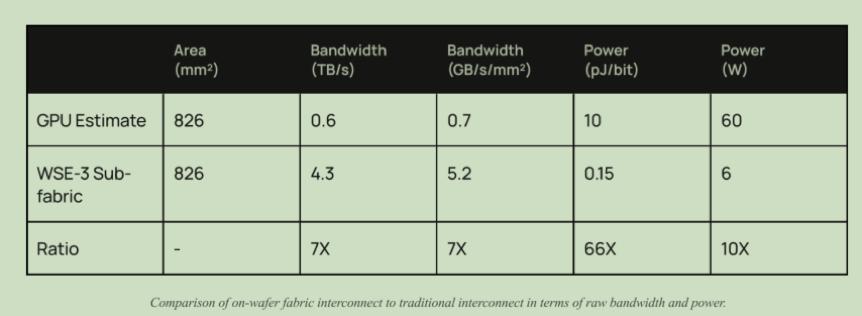

Cerebras互联与GPU互联架构的带宽和功耗对比

由此可见，如果Cerebras的晶圆级大芯片架构成为AI推理甚至训练的主流，也许将会对传统光模块和CPO（共封装光学）的出货量产生显著的抑制和结构性改变。核心逻辑在于：光模块和CPO的高需求，本质上是为了解决GPU集群中“芯片间互联”和“节点间互联”的带宽瓶颈；而Cerebras的架构恰恰是通过“消除分布式互联”来解决问题的。

 反直觉：晶圆级大芯片的“真假”硬伤

芯片的核心永远在于Trade Off（取舍之道）。Cerebras为了片上SRAM的极致带宽，也带来一些问题。

良率低？

恰恰相反，单个AI核心尺寸减至0.05平方毫米（H100 单个运算核心尺寸的1%），因此良率反而更高。通过片上的路由，可关停和绕过有缺陷的核心，从而使得与传统多核处理器相比，缺陷容忍度提升了100倍。其实整个芯片有100万个AI核心，但是考虑了良率，对外声称是90万个AI核心。

只擅长推理，不擅长训练？

在Cerebras成立的数年之内，训练是主流课题，因此公司始终围绕着训练做了大量工作，只是推理需求火爆后，大家发现其在推理方面的优势更明显。

实际上简化的分布计算，也带来了代码复杂度降低、通信开销降低的一系列优势。

在4000块GPU上训练一个1750亿参数的模型，通常需要大约2万行分布式训练代码。

Cerebras 实现了565行代码的等效训练——整个模型可安装在晶圆上，且不需处理数据并行复杂性。

SRAM缩放已死，核心优势面临物理天花板。

第三代产品基于台积电5nm，其SRAM容量仅仅比基于台积电7nm的第二代产品增加了10%，在5nm之后，SRAM单元面积几乎不再随制程进步而缩小。

这意味着Cerebras无法再像过去那样，通过升级台积电制程（如从5nm走向3nm）来显著增加其核心优势（SRAM容量）。

受限于晶圆尺寸、散热能力及制造成本，片上SRAM等存储资源难以与计算核心同步线性扩展，资源配比遭遇瓶颈。这几乎堵死了其进化之路。

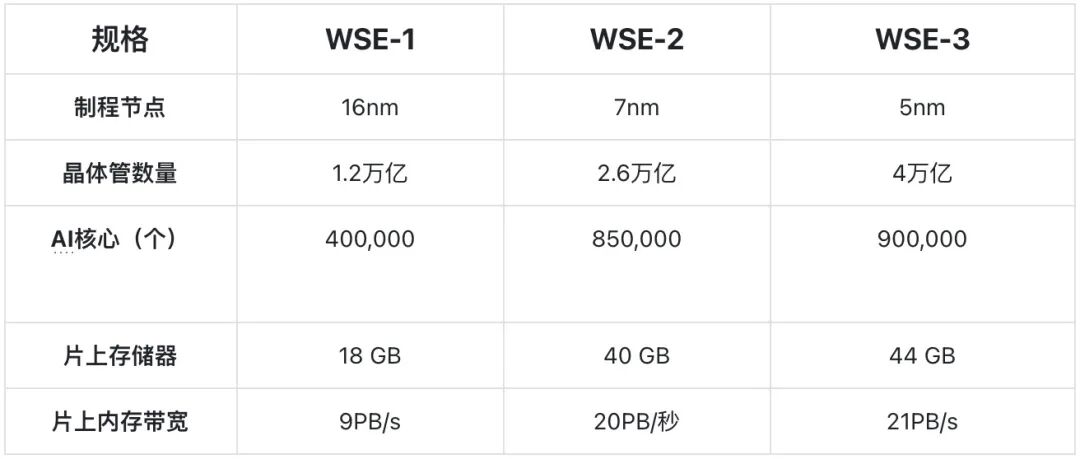

Cerebras 三代产品技术规格

散热、工艺与生态的三重炼狱。

整片晶圆集中发热，热流密度较高，必须依赖定制机房和专用液冷系统，此外，生态通用性意味着客户必须适应其定制化的软件栈，与现有CUDA等通用编程框架的兼容性弱，软件移植与适配成本高昂。

片外带宽低，成为扩展“孤岛”。

由于晶圆级物理设计的限制，WSE边缘能够引出的I/O引脚数量极其有限，导致其I/O带宽仅为150GB/s。这与英伟达NVLink动辄1.8TB/s的双向带宽相比，犹如蜗牛。这意味着WSE极难向外高速扩展。尽管Cerebras的SwarmX互联在多系统组合上做得尚可，但在需要多芯片高速互联的超大模型面前，极低的片外带宽成为了结构性的物理枷锁。

路线之争：大厂自研，Cerebras的窗口期还剩多久？

大厂解决“推理需要更高带宽+更低延迟”的方法，不止wafer-scale一条路，他们正在通过三条并行路径，对初创公司的技术红利进行围剿。

① 自研 ASIC芯片

Google TPU v8已经分裂为training-specific和inference-specific两个版本；AWS Trainium 4在路上；Microsoft Maia已在Azure内部使用，基于台积电 3nm 工艺构建，原生 FP8/FP4 张量核心，重新设计的内存系统，配备 216GB HBM3e，272MB 片上SRAM；甚至连Anthropic都开始评估自研inference chip。

这条路径的概率极高，它将直接导致“第三方inference采购”在2028年的TAM（总可达市场），上限被压缩10%到25%。

② 标准Packaging路线的工艺通用化

这是对Cerebras最直接的降维打击。

TSMC的SoW（System-on-Wafer）已经向客户广泛开放，CoWoS 9.5x interposer也将在2027年上线。

这两个产品做的事——把多颗die在wafer级别stitching——本质上就是把Cerebras的物理工艺通用化、平民化。

英伟达的Vera Rubin将在2026下半年进入这个生态。

Cerebras自家做的cross-reticle stitching虽是独占，但独占的窗口期最长只有2到3年，到2027 - 2028年之后，其工艺壁垒将被台积电的先进封装稀释。

③ 光互联/光计算的突围

电子芯片的互联与内存墙已至极限，光子的高带宽、低延迟、零串扰是终极解法。

以Lumentum为代表的光学路线正在崛起。Wafer-scale的最大优势就是片上计算，但模型必然越来越大，wafer scale往上的高速互联是刚需。

随着CPO（共封装光学）和Optical Interconnects的成熟，未来我们极有可能看到光I/O直接引入WSE晶圆，打破电互联枷锁；而英伟达也可能通过收购LPU（如Groq）等具备特定架构优势的公司，结合光互联，开发兼容现有NV超节点软件的晶圆级系统。

悬崖上的狂奔：Cerebras的商业与交付

Cerebras目前正面临一场由巨额订单倒逼的悬崖式狂奔。

与OpenAI等头部大客户的交易，迫使Cerebras从一家芯片公司转型为新型云服务商。它不再只是卖硬件，而是需要在短期内锁定并建设海量的数据中心电力和设施。

根据合同要求，Cerebras需要在2026 - 2028年每年交付250MW的数据中心容量。然而，晶圆级系统对机房的要求极高，无法直接塞进传统的风冷IDC。目前，Cerebras在数据中心容量的筹备上进度已经明显落后于合同要求。

从流片到建厂，从电力审批到冷却系统部署，这是一个重资产、长周期的泥潭。

尾声：向左还是向右？

回到最初的命题，当推理算力拐点已至，算力架构的核心永远在于取舍。

没有绝对的对错，只有在最重要负载下的相对最优解。负载其实已经在变。

Cerebras向左，选择了极致的物理优化，用整片晶圆和海量SRAM换取单任务下的极致低延迟，这对首token延迟极度敏感的场景下是无敌的。

英伟达向右，选择了保持通用性，用HBM + NVLink + 超大集群吞吐，应对负载的千变万化，以不变应万变。

风起云涌，前路未卜。正是这种技术与商业的双重不确定性，才孕育着颠覆的可能。在通往AGI的算力洪流中，现在下定论还为时尚早——因为不确定，才有机会。
